Насос центробежный многоступенчатый Aspri ESPA

Модель:

Цена от: 49 200 руб.

Насос центробежный многоступенчатый Aspri ESPA

Инструкция по монтажу и эксплуатации Aspri

Паспорт Aspri

Aspri

Насосы серии ASPRI предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений из колодцев, скважин, резервуаров, озер, рек и других источников. Могут использоваться для повышения давления в сетях централизованного водоснабжения.

ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*.
Отличительной характеристикой насосов является исключительно низкий уровень шума.
Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации и длительным сроком службы.
Электродвигатели насосов обладают высокой энергоэффективностью, совместимы с любыми видами управляющих устройств, отлично зарекомендовали себя при использовании под управлением частотного преобразователя.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Центробежный горизонтальный многоступенчатый электронасос
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики	ASPRI15	ASPRI25	ASPRI35 N	ASPRI45 N
Производительность, м³/час	0,6 – 3,9	0,9 – 7,2	1,2 - 9	1,5 - 15
Напор, м	51 – 7	56 – 12	81 – 18	61 – 8
Потребляемая мощность, P1, кВт	0,61 – 0,95	1 – 1,7	1,4 – 2,7	1,7 – 2,8
Максимальное рабочее давление, бар	6	6	12	12
Встроенная тепловая защита	в однофазных моделях		-	-
Характеристики электродвигателей
Тип двигателя	асинхронный
Режим работы электродвигателя	S1
Скорость вращения вала, об./мин	2900
Степень пылевлагозащищенности	IPX5
Класс изоляции	F
Эксплуатационные ограничения
Температура перекачиваемой жидкости, °C	+4 – +40
Максимальное количество пусков	30 в час (но не более, чем 1 пуск в течении двух минут)
Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м	9

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Конструктивный элемент (деталь)	Материал
Корпус насоса	Нержавеющая сталь AISI 304
Всасывающий патрубок	Чугун
Напорный патрубок	Чугун
Рабочие колеса	Нержавеющая сталь AISI 304
Диффузоры	Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%)
Вал насоса	Нержавеющая сталь AISI 431
Механическое уплотнение (неподвижная часть / подвижная часть):
ASPRI15, ASPRI25	Стеатит / Графит
ASPRI35 N, ASPRI45 N	Оксид алюминия / Карбид кремния
Посадочное место торцевого уплотнения	Чугун
Материалы уплотнений гидравлической части	Эластомеры NBR/EPDM
Корпус электродвигателя	Алюминий
Опора крепления:
ASPRI15, ASPRI25	Окрашенный алюминий
ASPRI35 N, ASPRI45 N	Окрашенный чугун
Крепежные элементы (гайки, шайбы и болты)	Оцинкованная сталь

Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Центробежный горизонтальный многоступенчатый электронасос

Тип рабочего колеса: закрытое

Тип уплотнения: механическое (торцевое)

Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)

Тип присоединения к:

- всасывающему патрубку: резьбовое

- напорному патрубку: резьбовое

Насос ESPA Aspri 45 N 4M

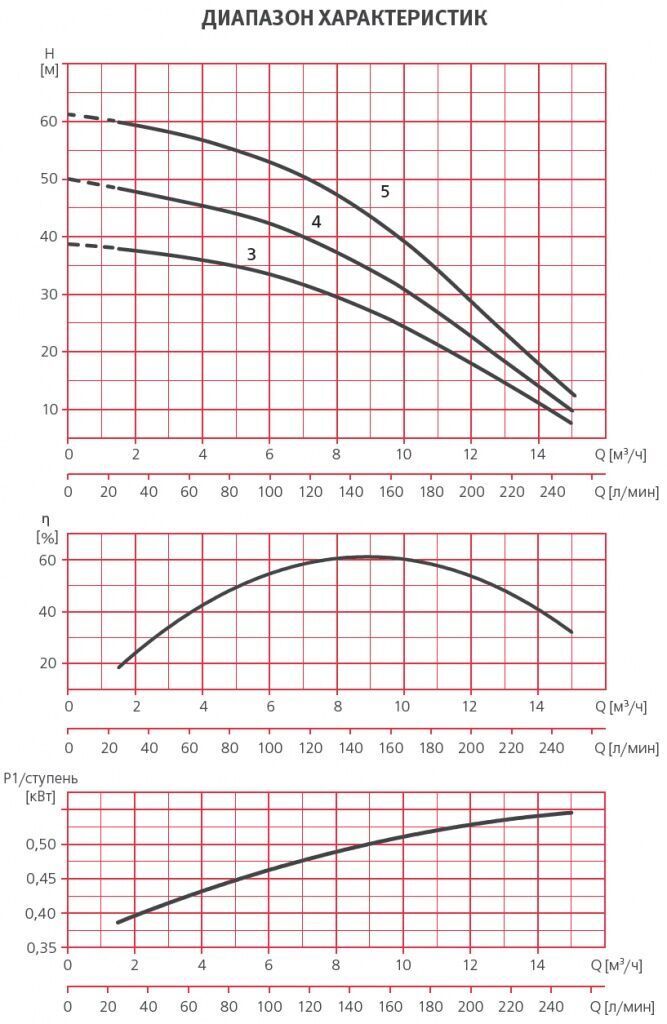

Таблица гидравлических характеристик (ASPRI45)

Модель		Подача, м³/ч	0	1,5	3	4,5	6	7,5	9	12	15
1~ 230В	3~400В	Подача, м³/ч	0	1,5	3	4,5	6	7,5	9	12	15
ASPRI45 3M N	ASPRI45 3 N	Напор, м	38	37	36	35	33	30	27	18	8
ASPRI45 4M N	ASPRI45 4 N		50	48	47	45	42	39	36	24	11
-	ASPRI45 5 N		63	61	59	56	54	50	45	31	15

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток, А		Потребляемая мощность, P1, кВт		Мощность двигателя P2		Емкость конденсатора, мкф
1~230В	3~400В	1~230В	3~230/400В	1~	3~	кВт	HP	1~
ASPRI45
ASPRI45 ЗМ N	ASPRI45 3 N	7,9	5,2/3	1,8	1,7	1,1	1,47	25
ASPRI45 4М N	ASPRI45 4 N	10	6,9/4	2,2	2,2	1,5	2,01	30
-	ASPRI45 5 N		8,6/5		2,8	2,2	2,95	-

Насос ESPA Aspri 35 N 5M

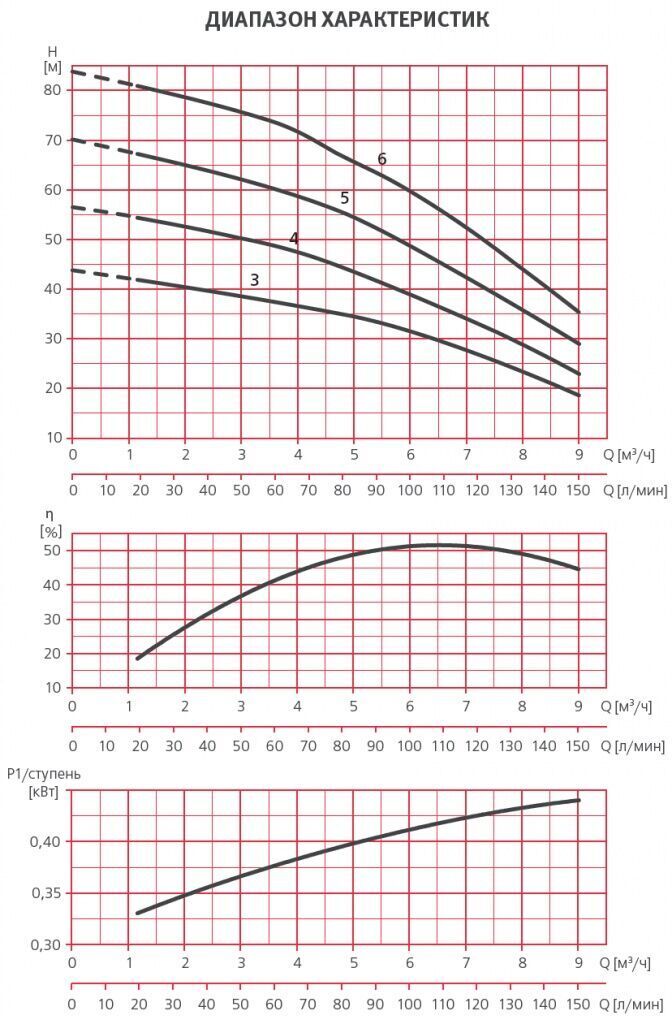

Таблица гидравлических характеристик (ASPRI35)

Модель		Подача, м³/ч	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,0
1~ 230В	3~400В	Подача, м³/ч	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,0
ASPRI35 3M N	ASPRI35 3 N	Напор, м	44	41	39	36	34	31	27	22	18
ASPRI35 4M N	ASPRI35 4 N		57	54	51	48	44	39	33	27	23
ASPRI35 5M N	ASPRI35 5 N		70	68	64	60	55	49	41	34	30
-	ASPRI35 6 N		84	81	78	74	67	60	52	42	37

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток, А		Потребляемая мощность, P1, кВт		Мощность двигателя P2		Емкость конденсатора, мкф
1~230В	3~400В	1~230В	3~230/400В	1~	3~	кВт	HP	1~
ASPRI35
ASPRI35 ЗМ N	ASPRI35 3 N	6,7	4,5/2,6	1,5	1,4	1,1	1,47	25
ASPRI35 4М N	ASPRI35 4 N	8,4	5,3/3,1	1,8	1,8	1,1	1,47	25
ASPRI35 5М N	ASPRI35 5 N	10,2	6,9/4	2,3	2,2	1,5	2,01	30
-	ASPRI35 6 N		8,3/4,8		2,7	2,2	2,95	-

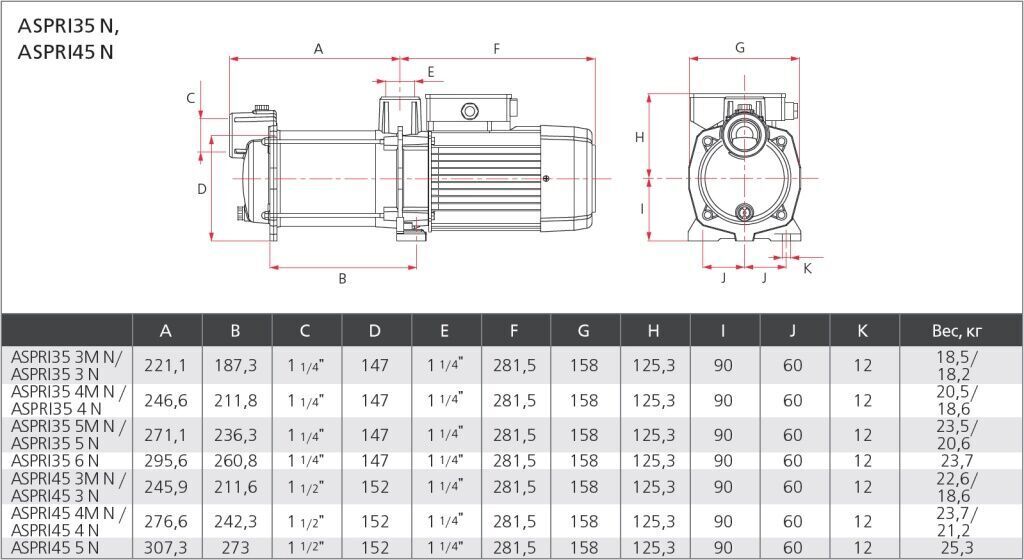

РАЗМЕРЫ И ВЕС

Насос ESPA Aspri 35 N 4M

Таблица гидравлических характеристик (ASPRI35)

Модель		Подача, м³/ч	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,0
1~ 230В	3~400В	Подача, м³/ч	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,0
ASPRI35 3M N	ASPRI35 3 N	Напор, м	44	41	39	36	34	31	27	22	18
ASPRI35 4M N	ASPRI35 4 N		57	54	51	48	44	39	33	27	23
ASPRI35 5M N	ASPRI35 5 N		70	68	64	60	55	49	41	34	30
-	ASPRI35 6 N		84	81	78	74	67	60	52	42	37

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток, А		Потребляемая мощность, P1, кВт		Мощность двигателя P2		Емкость конденсатора, мкф
1~230В	3~400В	1~230В	3~230/400В	1~	3~	кВт	HP	1~
ASPRI35
ASPRI35 ЗМ N	ASPRI35 3 N	6,7	4,5/2,6	1,5	1,4	1,1	1,47	25
ASPRI35 4М N	ASPRI35 4 N	8,4	5,3/3,1	1,8	1,8	1,1	1,47	25
ASPRI35 5М N	ASPRI35 5 N	10,2	6,9/4	2,3	2,2	1,5	2,01	30
-	ASPRI35 6 N		8,3/4,8		2,7	2,2	2,95	-

РАЗМЕРЫ И ВЕС

Насос ESPA Aspri 25

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Подача, м³/ч	0	0,9	1,8	2,7	3,6	4,5	5,4	6,3	7,2
1~230В	3~400В	Подача, м³/ч	0	0,9	1,8	2,7	3,6	4,5	5,4	6,3	7,2
ASPRI25 3M	ASPRI25 3	Напор, м	34	33	32	31	28	26	22	17	12
ASPRI25 4M	ASPRI25 4		45	43	42	40	37	33	28	22	15
ASPRI25 5M	ASPRI25 5		57	56	55	53	48	43	37	29	20

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток, А		Потребляемая мощность, P1, кВт		Мощность двигателя P2		Емкость конденсатора, мкф
1~230В	3~400В	1~230В	3~230/400В	1~	3~	кВт	HP	1~
ASPRI25
ASPRI25 ЗМ	ASPRI25 3	5,5	3,5/2	1,1	1	0,75	1,01	16
ASPRI25 4M	ASPRI25 4	6,8	4,3/2,5	1,5	1,4	0,9	1,21	16
ASPRI25 5M	ASPRI25 5	7,4	5,2/3	1,7	1,7	1,1	1,47	25
