Дренажный насос DRAINEX

Модель:

Цена от: 71 760 руб.

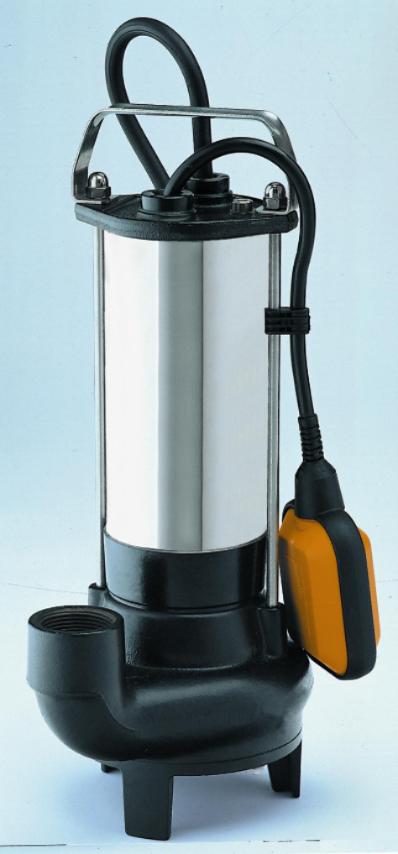

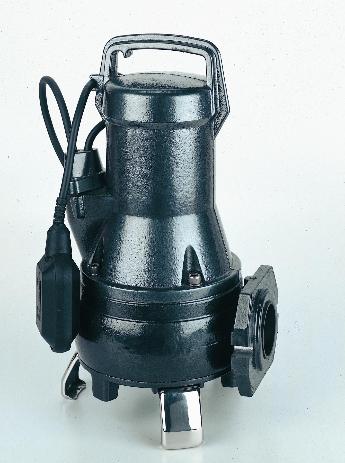

Дренажный насос DRAINEX

Инструкция по монтажу и эксплуатации Drainex200-300

Инструкция по монтажу и эксплуатации Drainex100

Drainex

Погружные дренажно-фекальные насосы серии DRAINEX предназначены для перекачивания загрязненной воды, в том числе сточных вод с фекальными включениями.

Погружные дренажно-фекальные насосы серии DRAINEX предназначены для перекачивания загрязненной воды, в том числе сточных вод с фекальными включениями.
Могут применяться для перекачивания воды, содержащей большое количество воздуха (в фонтанах, искусственных водопадах, прудах и т.п.).
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Насосы изготавливаются из высококачественных износостойких материалов. Все узлы и детали, контактирующие с перекачиваемой жидкостью, покрыты антикоррозионными материалами, что позволяет обеспечить эксплуатацию насосов в течение длительного времени.
Высокая эксплуатационная надежность электродвигателей насосов обеспечивается применением двойного торцевого уплотнения в маслозаполненной камере*, гарантирующего герметичность корпуса электродвигателя в течение длительного времени эксплуатации.
Пусковой конденсатор** внешний, размещен в корпусе вилки кабеля питания, что позволяет выполнить его замену (при необходимости) без демонтажа насоса.
Центробежно-вихревое рабочее колесо типа Vortex исключает вероятность засорения частицами, содержащимися в перекачиваемой жидкости.
Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели насосов обладают высокой энергоэффективностью.
* В насосах DRAINEX 200 / DRAINEX 300 используется двойное уплотнение - механическое (торцевое) / сальниковое**.
** В однофазных насосах.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Погружной моноблочный центробежный одноступенчатый электронасос.
Тип рабочего колеса: открытое, типа Vortex.
Тип уплотнения:
DRAINEX 100 /DRAINEX 400 / DRAINEX 500 / DRAINEX 600 - двойное механическое (торцевое)*;
DRAINEX 200 / DRAINEX 300 - двойное: механическое (торцевое) / сальниковое**.
Охлаждение электродвигателя: водяное,потоком перекачиваемой жидкости.
Водозабор: нижний.
Тип присоединения к напорному патрубку:
DRAINEX 100 - резьбовое;
DRAINEX 200*** / DRAINEX 300*** / DRAINEX 400 / DRAINEX 500 / DRAINEX 600 - фланцевое.
* Два механических (торцевых) уплотнения, расположенных последовательно на валу с промежуточной маслозаполненной камерой.
** Механическое (торцевое) и сальниковое уплотнение, расположенные последовательно на валу с промежуточной маслозаполненной камерой.
*** Комплект поставки включает крепежный элемент - угол-отвод 90° с фланцевым присоединением с одной стороны и резьбовым - с другой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики	DRAINEX100M	DRAINEX200	DRAINEX201	DRAINEX202	DRAINEX300	DRAINEX301	DRAINEX302	DRAINEX400	DRAINEX401	DRAINEX402	DRAINEX500	DRAINEX501	DRAINEX502	DRAINEX600	DRAINEX601	DRAINEX602
Производительность, м3/час	1,7 - 13,4	3 - 24	3 - 27	3 - 30	4,2 - 33,6	4,2 - 37,8	4,2 - 42	4,8 - 38,4	4,8 - 43,2	4,8 - 48	4,8 - 48	4,8 - 48	4,8 - 33,6	7,2 - 57,6	7,2 - 72	7,2 - 72
Напор, м	7,5 - 2,5	9,8 - 1,7	13,2 - 2,2	15,1 - 2,6	7 - 0,9	9,5 - 1,2	10,8 - 1	16,3 - 3,2	19,2 - 3,7	21,9 - 3,7	25,1 - 7	28,2 - 9,8	31,1 - 20,5	15,4 - 4,3	18,2 - 1,8	21,1 - 5,8
Потребляемая мощность, P1, кВт	0,75	1,1	1,4	1,6	1,2	1,5	1,8	2	2,5	3,2	3,8	4,7	4,8	3	3,7	4,8
Максимальное рабочее давление, бар	6							12
Встроенная тепловая защита	в однофазных моделях							-
Характеристики электродвигателя
Тип двигателя	асинхронный
Режим работы электродвигателя	S1
Скорость вращения вала, об./мин	2900
Степень пылевлагозащищенности	IP68
Класс изоляции	F
Эксплуатационные ограничения
Температура перекачиваемой жидкости, °C	4 - 35
Максимальное количество пусков	30 в час (но не более, чем 1 пуск в течение двух минут)
Максимальная размер перекачиваемых частиц, мм	до 34	до 45			до 60			до 40			до 40			до 65
Максимальная глубина погружения, м	7

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Конструктивный элемент (деталь)	Материал
	Модель насоса
	DRAINEX 100	DRAINEX200/DRAINEX 300	DRAINEX400/DRAINEX500/DRAINEX 600
Корпус насоса	Чугун / Нержавеющая сталь AISI 304	Чугун
Всасывающий патрубок	Чугун
Напорный патрубок	Чугун
Рабочее колесо	Латунь	Чугун
Вал насоса	Нержавеющая сталь AISI 420		Сталь F114
Механическое уплотнение (неподвижная часть / подвижная часть), 1 - 2	Стеатит / Графит - Оксид алюминия / Карбид кремния	Оксид алюминия / Карбид кремния	Карбид кремния - Карбид кремния / Графит - Оксид алюминия
Сальниковое уплотнение	-	Эластомеры (NBR)	-
Посадочное место механического уплотнения	Чугун
Корпус электродвигателя	Нержавеющая сталь AISI 304	Чугун
Крепежные элементы (гайки, шайбы и болты)	Нержавеющая сталь AISI 304

DRAINEX 100

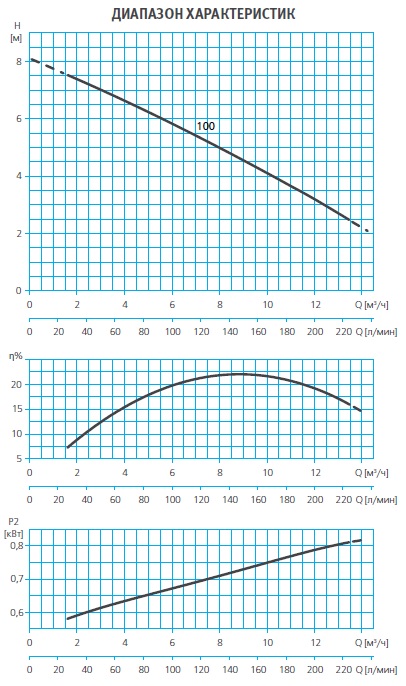

drainex 100 (1).jpg

Таблица гидравлических характеристик (DRAINEX 100)

Модель	Подача, м³/ч	0	1,7	3,4	5	6,7	8,4	10,1	11,8	13,4
1~ 230 В
DRAINEX 100M	Напор, м	8,1	7,5	6,9	6,2	5,5	4,8	4,1	3,3	2,5

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток, А		Потребляемая мощность P1, кВт		Мощность двигателя, P2		Емкость конденсатора, мкФ
1~ 230 В	3~ 400 В	1~ 230 В	3~ 400 В	1~ 230 В	3~ 400 В	кВт	HP	1~ 230 В
DRAINEX 100
DRAINEX 100M / DRAINEX 100M A	-	3,4	-	0,75	-	0,75	1,01	12

DRAINEX 200,201,202

Таблица гидравлических характеристик (DRAINEX 200)

Модель		Подача,м³/ч	0	3	6	9	12	15	18	21	24	27	30
1~ 230 В	3~ 400 В	Подача,м³/ч	0	3	6	9	12	15	18	21	24	27	30
DRAINEX 200M	DRAINEX 200	Напор, м	10,9	9,8	8,7	7,6	6,5	5,3	4,1	2,9	1,7
DRAINEX 201M	DRAINEX 201		14,3	13,2	11,9	10,7	9,4	8	6,7	5,2	3,8	2,2
DRAINEX 202M	DRAINEX 202		16,3	15,1	13,9	12,6	11,3	9,9	8,5	7,1	5,7	4,2	2,6

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ХАРАКТЕРИСТИК

Модель		Ток, А		Потребляемая мощность P1, кВт		Мощность двигателя, P2		Емкость конденсатора, мкФ
1~ 230 В	3~ 400 В	1~ 230 В	3~ 400 В	1~ 230 В	3~ 400 В	кВт	HP	1~ 230 В
DRAINEX 200
DRAINEX 200M	DRAINEX 200	5,2	2,3	1,1	1,1	1,1	1,47	16
DRAINEX 201M	DRAINEX 201	6,2	2,6	1,4	1,4	1,1	1,47	16
DRAINEX 202M	DRAINEX 202	7,4	2,8	1,6	1,6	1,1	1,47	16

DRAINEX 300, 301, 302

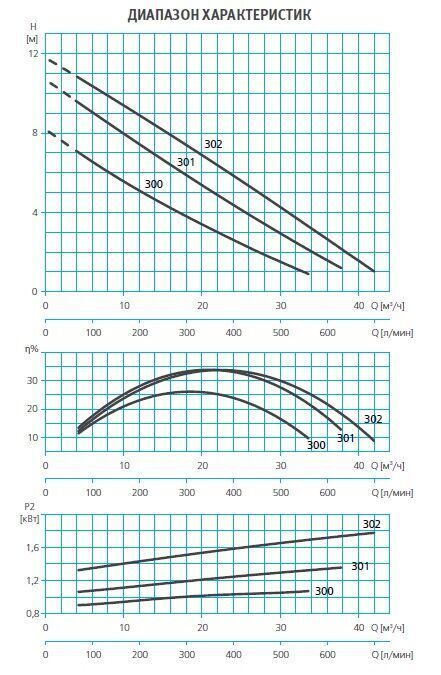

Таблица гидравлических характеристик (DRAINEX 300)

Модель		Подача,м³/ч	0	4,2	8,4	12,6	16,8	21	25,2	29,4	33,6	37,8	42
1~ 230 В	3~ 400 В	Подача,м³/ч	0	4,2	8,4	12,6	16,8	21	25,2	29,4	33,6	37,8	42
DRAINEX 300M	DRAINEX 300	Напор, м	8,2	7	6	5	4	3,2	2,4	1,6	0,9
DRAINEX 301M	DRAINEX 301		10,7	9,5	8,4	7,3	6,2	5,1	4,1	3,1	2,1	1,2
DRAINEX 302M	DRAINEX 302		11,8	10,8	9,8	8,7	7,7	6,6	5,5	4,4	3,3	2,2	1

Таблица электрических характеристик (DRAINEX 300)

DRAINEX 300
DRAINEX 300M/ DRAINEX 300M A	DRAINEX 300	5,5	2,4	1,2	1,2	1,1	1,47	16
DRAINEX 301M/ DRAINEX 301M A	DRAINEX 301	6,8	2,7	1,5	1,5	1,1	1,47	16
DRAINEX 302M/ DRAINEX 302M A	DRAINEX 302	7,8	3	1,8	1,8	1,1	1,47	16
