Распорный дюбель с прямым крюком (костыль), PX, Wkret-met (Польша)

Распорный дюбель с прямым крюком (костыль), PX, Wkret-met (Польша)
  • Распорный дюбель с прямым крюком (костыль), PX, Wkret-met (Польша)
Размер:
Цена от: 5 руб.

Распорный дюбель с прямым крюком (костыль), PX, Wkret-met (Польша)

Краткое описание

Комплект состоит из дюбеля марки KPX и прямого крюка (костыля). Данный комплект предназначен для навешивания легких навесных конструкций таких как зеркала, часы, картины и других на стены из полнотелых строительных материалов (бетон, кирпич, камень). Удобно использовать для крепления изделий, снабженных специальными мебельными подвесами. Дюбель и крюк производится фирмой Wkret-met.

Технические характеристики

Технические данные

Материал дюбеля
Полипропилен с сополимером или полиэтилен
Материал крюка
Сталь С1020 незакаленная
Антикоррозийное покрытие
Хромированная оцинковка белого или желтого цвета

Несущие характеристики

Код и размер Рекомендуемая нагрузка в бетоне [kN] Рекомендуемая нагрузка в полнотелом кирпиче [kN] Рекомендуемая нагрузка в ячеистом бетоне [kN]
PX-6 * * **
PX-8 0.10 * **
PX-10 0.20 * **
PX-10D 0.25 0.15 0.1
PX-12 0.25 0.15 0.1
PX-12D 0.35 0.20 0.15
* - только для неконструкционных соединений
** - не рекомендовано использование

Параметры монтажа


Дюбель-костыль параметры монтажа рис 1
Код и размер Длина дюбеля
Lk [мм]
Мин. расстояние между креплениями Los [мм] Минимальное расстояние крепления от края Lkr [мм] Минимальная толщина основания gp [мм]
PX-6 30 90 45 60
PX-8 40 120 60 80
PX-10 50 150 75 100
PX-10D 60 180 90 120
PX-12 60 180 90 120
PX-12D 80 240 120 160

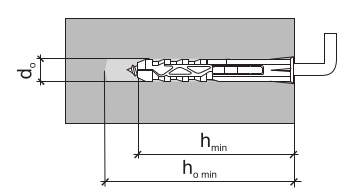

Дюбель-костыль параметры монтажа рис 2

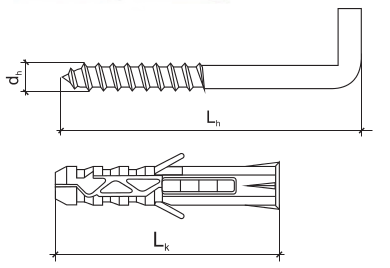

Дюбель с прямым крюком схема
Код и размер Диаметр сверления d0[мм] Длина дюбеля Lk[мм] Минимальная глубина сверления
ho min [мм]
Минимальная глубина анкеровки
hmin [мм]
Длина х
диаметр крюка
dh x Lh
[мм]
PX-6 6 30 40 30 4,0x40
PX-8 8 40 50 40 4,5x50
PX-10 10 50 60 60 5,5х60
PX-10D 10 60 70 60 6,0х75
PX-12 12 60 70 60 7,5х75
PX-12D 12 80 90 80 8,0х100

Способ монтажа

Дюбель с прямым крюком инструкция по монтажу
