Краткое описание

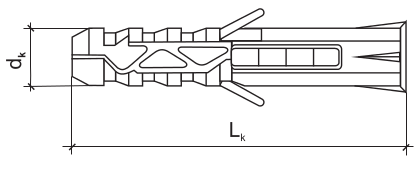

Многофункциональный распорный дюбель предназначен для крепления во всех полнотелых строительных материалах с сохранением максимальной нагрузочной способности соединения. Уникальная конструкция распорного дюбеля характеризуется многочисленными распорно-заклинивающими элементами, действующими в двух плоскостях, что приводит к равномерному распределению усилия в закрепляемом материале при идеальном подборе дюбеля под отверстие. На начальной стадии монтажа после посадки распорного дюбеля в отверстие происходит его предварительное заклинивание благодаря выступающим элеронам, а также распорным уступам.Специальная конструкция распорных уступов обеспечивает надежное окончательное заклинивание дюбеля в отверстии и препятствует его прокручиванию уже при частично вкрученном шурупе. Внутренняя часть дюбеля КРХ имеет четыре выступа ведущие по всей длине,которые гарантируют идеальное центрирование шурупа вдоль своей оси. Совершенство формы последующей части дюбеля обеспечивает оптимальное и надёжное осуществление монтажа в бетоне, полнотелом кирпиче, естественном камне, а также в пустотелых материалах. Увеличенный бортик дюбеля препятствует слишком глубокому заделыванию в отверстие улучшая одновременно эстетику монтажа.
Дюбель производится фирмой Wkret-met.

Технические характеристики

Технические данные

Материал дюбеля

Полипропилен с сополимером или полиэтилен

Несущие характеристики

Несущая нагрузка дюбелей зависит от типа распорного элемента. Ссылки на основные комплекты с этим дюбелем смотрите ниже:
Дюбель с шурупом
Дюбель с крюком
Дюбель с костылем
Дюбель с качельным крюком

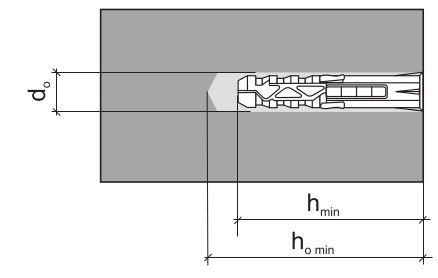

Параметры монтажа

Код и размер	Диаметр сверления d0[мм]	Минимальная глубина сверления ho min [мм]	Минимальная глубина анкеровки hmin [мм]	Рекомендуемые диаметры шурупов dw [мм]
KPX-6x30	6	40	30	3,5-4
KPX-8x40	8	50	40	4-6
KPX-8x50	8	60	50	4-6
KPX-10x50	10	60	60	5-7
KPX-10x60	10	70	60	5-7
KPX-12x60	12	70	60	6-8
KPX-12x80	12	90	80	6-8
KPX-14x80	14	90	80	10
KPX-16x100	16	110	100	12
